一、概述

1.主要用途及適用范圍

自動瓶蓋扭矩測試儀ZNPM是一款自動測試扭矩值，采用先進電子技術與精準機械傳動相結合的原理，取代了以往通過人工開啟或鎖緊瓶蓋測試扭矩值所帶來的誤差，符合國家標準GB/T 17876規定的技術要求。配置高精度扭矩傳感器，實現精準加載與定位。適用于檢測各種瓶類、吸嘴類、軟管類等包裝產品的瓶蓋鎖緊、開啟的扭矩值，例如：藥用玻璃瓶、藥用塑料瓶、兒童安全蓋、飲料瓶、礦泉水瓶、奶瓶、油桶等。是各飲料、瓶類制作生產廠家以及研究機構、質檢機構、大中企業檢測產品質量的產品。

2.測試原理

將被測物的瓶身和瓶蓋分別固定在測試儀配備的夾具上，并夾緊。底端夾具與測試儀箱體內的扭矩傳感器相連。啟動儀器后，上端夾具夾緊瓶蓋開始旋轉，帶動瓶身，從而傳動到扭矩傳感器，測試出瓶蓋順時針或者逆時針旋轉所需要的扭矩值。

三、 產品特點

1. 測量瓶蓋的扭矩值（松緊力值）、角度值、順逆時針雙向測量等。

2. 三種扭矩單位:N.m、Kgf.cm、Lbf.in。

3.精度

角度精度：1°/100°（單位：deg）

扭力精度：±1%

4.電壓：輸入AC220V/AC110V。

5. 自帶RS232接口，可連接電腦使用上位機控制及實時曲線。

6. 四種測量模式：手動模式、自動峰值模式、重復模式、扭力角度模數。

7. 運行速度：3-90deg/s。

8. 過載保護，保護力值為滿量程的120%。

四、產品整體結構

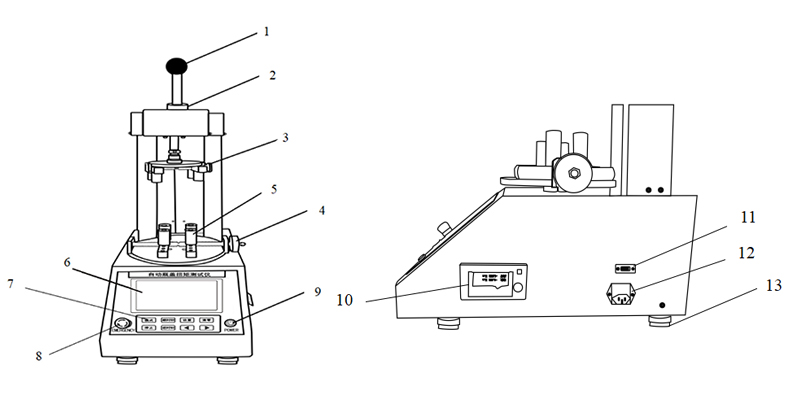

   1.外形結構

2. 功能按鍵面板

2.1  模式鍵：按下此鍵，模式用于切換模式，測量模式有四種：手動模式、自動峰值模式、重復模式。

2.2  順時針鍵:按下此鍵，旋轉軸進行順時針旋轉測試，正面俯視產品即可發現旋轉軸一端是從右到左順時針旋轉的狀態。

2.3  設置鍵：短按此鍵可進入系統設置界面。

2.4  清零鍵：短按此鍵，測量力值清零。長按此鍵，進行角度數值清零。（力值/角度清零必須在電機處于停止的狀態下才有效）

2.5  停止鍵：按下此鍵，終止測試。

2.6  逆時針鍵：按下此鍵，旋轉軸進行逆時針旋轉測試。正面俯視產品即可發現旋轉軸一端是從左到右順時針旋轉的狀態。

2.7  左/右箭頭鍵：用于旋轉速度調節，短按左右微調，長按左右自動加減，按停止時速度停止加減。

2.8  Emergency鍵：急停按鈕，當發生緊急情況的時候可以通過快速按下此按鈕來達到保護的措施。

2.9  Power鍵：開關按鈕，用于機器通電后開/關機的電源裝置。

三、使用及操作說明

1. 開機界面顯示

開機顯示初始化中（加載進度條）品牌信息以及量程。

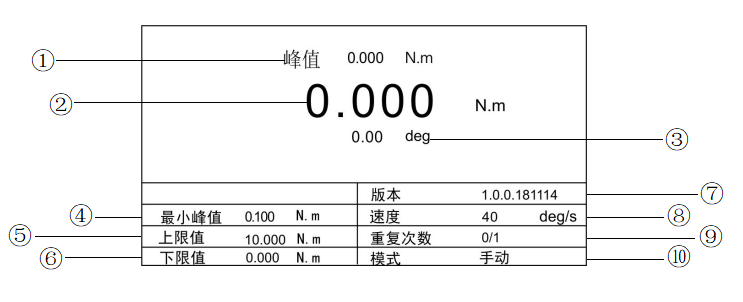

2. 測量界面顯示

① 表示儀器在測試產品時所產生的峰值扭矩值。

② 表示儀器在測試產品時所產生的實時扭矩值及當前所使用的力矩單位。

③ 表示儀器在測試產品時所進行的順/逆旋轉角度值。

④ 最小峰值：根據當前被測物的峰值扭矩測量需求所設定的最小保存值,小于該值的數據不被峰值保存顯示。

⑤ 上限值：根據需要自由設定的最大測試值,達到設定上限值時旋轉軸即自動停止轉動并進行反轉,上限值不得高于滿量程。（用于重復模式）

⑥ 下限值：用戶設定下限值,根據需要自由設定,達到設定下限值時旋轉軸即自動停止轉動，下限值不得高于設定的上限值。（用于重復模式，下限值默認基準為0）

⑦ 版本：儀器程序本身的一個編號標識。

⑧ 速度：旋轉軸轉動的響應速度，用于儀器進行順/逆時針旋轉測試。（短按左右微調，長按左右自動加減，按停止時速度停止）

⑨ 重復次數：用于儀器測試統一工件時的重復測試使用。

⑩ 模式：表示當前測試時所使用的測試狀態。

3. 用戶設置界面

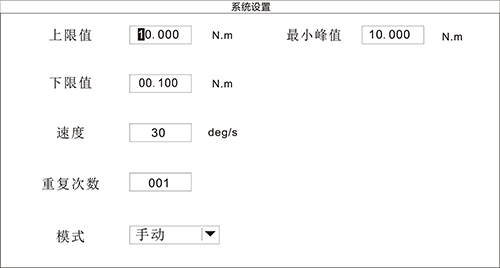

   按一下設置鍵，顯示界面如下：

通過“停止鍵”進行黑色光標的上下移動進行設置項的選擇,選擇到用戶的所需的設置項時，通過“順時針/逆時針鍵”進行數值調節加減，通過“左/右箭頭鍵”進行黑色光標左右移動設置。

4. 設置參數說明

（以上限值設定為例）

通過“左/右箭頭鍵、順時針/逆時針鍵”讓黑色光標左右進行移位和數值調節修改，調節完畢按設置鍵，確定并保存設置數據,（如按置零鍵返回,不保存修改數據）。設置的數據不能超過最大負荷值。

4.1 上限值：根據需要自由設定的最大測試值,達到設定上限值時旋轉軸即自動停止轉動并進行反轉,上限值不得高于滿量程。（用于重復模式）

4.2 下限值：用戶設定下限值,根據需要自由設定,達到設定下限值時旋轉軸即自動停止轉動，下限值不得高于設定的上限值。（用于重復模式，下限值默認基準為0）

4.3 速度：旋轉軸轉動的響應速度用于儀器進行順/逆時針旋轉測試。

4.4重復次數：用于重復測試使用，在測試同一工件時，設定好上下限數值進行重復測試的次數提示。

4.5 模式：四種模式切換，根據測試需求自由設定。手動模式、自動峰值模式、重復模式、扭力角度模數。（扭力角度模式只能在電腦上操作，需連接電腦軟件）

4.5.1.手動模式：將被測物置于機臺之上，手動旋轉夾具，系統會記錄峰值。（模式選擇手動，按下順時針或逆時針按鍵，之前峰值會被清除，按停止鍵停止當前轉動）

4.5.2. 自動峰值模式：此模式要配合下限值設置使用，當檢測到峰值之后，且當前值小于下限值時儀器停止轉動。（模式選擇自動峰值，按下順時針或逆時針按鍵，之前峰值會被清除）

4.5.3. 重復模式：此模式用于重復測試使用，需要使用設上下限值及重復次數方可使用，當設置好上下限值，按順時針或逆時針，啟動后，當力值到達上限值后，轉動變為反方向，當力值小于下限值的時候一次操作完成計數加上，且同時變換方向進行下一次測量，直到完成總共的測量次數。

4.5.4. 扭力角度模式：此模式只能配合電腦軟件使用，儀器無法直接使用，主要用于記錄轉動的實時曲線，需要設置兩個角度值，啟動后會將當前的角度值清零，在先后到達兩個角度值之后返回原點，并記錄三段的曲線顯示于電腦軟件之上。

4.6 最小峰值：根據當前被測物的峰值扭矩測量需求所設定的最小保存值,小于該值的數據不被峰值保存顯示。

5.其他使用方法說明：

5.1 角度清零：長按清零鍵

5.2 單位切換：長按停止鍵

5.3 打印當前值：長按設置（配置微型打印機，打印數據為當時測試的峰值、實時、角度值）

四、通信

使用RS-232與電腦軟件進行通信。軟件可記錄手動，自動峰值，扭力角度模式的曲線，不過操作必須在軟件上操作。軟件上可直接修改儀器的設置值。

儀器與軟件的具體連接方法如下：

1. 用RS-232轉USB數據線進行連接通信，RS-232母頭與儀器相連接，USB公頭與電腦連接好即可。

2. 打開儀器電源，使儀器處于測量界面。

3. 將隨機附帶的光盤放入電腦光驅，打開應用程序。

4. 點擊軟件窗口左上方的“設置”按鈕，彈出“設置”對話框，在選擇串口中選擇與電腦相應串口，具體操作步驟如下所示：（首先需要確認電腦對應端口型號）

日常維護和保養

1. 應保持環境清潔，避免有液體、鐵屑等物質侵入儀器內部，損壞電子元件。

2. 請用柔軟的布來清潔本儀器，將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本儀器（如揮發劑、稀釋劑、酒精等）。

3. 請勿在以下環境中操作本機

   a、潮濕的環境

   b、多塵的環境

   c、使用油或化學品的地方

   d、周圍有震源的地方

4. 長時間不用時，應拔下電源插頭，做好防塵、防濕處理。
